Předmět: PCV – elektroinstalační dílna

Téma: Kreslení a čtení elektrotechnických schémat

Druhy elektrotechnických schémat:

Elektrotechnická schémata: jsou grafickým vyjádřením konkrétního technického řešení v technické dokumentaci pro elektrotechniku. Na schématu jsou elektrické funkční části znázorněny značkami a spojení mezi nimi čarami. Součástí schématu je i popis.

Pro srozumitelnost musí být schémata vytvářena podle určitých zásad, musí se používat normalizované značky a způsob kreslení spojů i způsob popisu.

Elektrická schémata mají tyto skupiny:

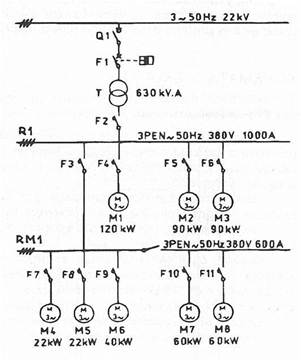

1. přehledová schémata – ve schématu jsou uvedena veškerá použitá zařízení včetně základních parametrů a způsob jejich propojení.

2. obvodová schémata – ve schématu jsou uvedené značky použitých zařízení a způsob jejich propojení včetně označení

3. zapojovací schémata vnitřních spojů – ve schématu jsou uvedena veškerá připojovací místa použitých zařízení a způsob jejich propojení. Jsou uvedena i označení jednotlivých svorek.

4. liniové (řádkové) schémata – budeme používat pro zobrazení způsobu propojení jednotlivých zařízení včetně označení jednotlivých svorek použitých zařízení ve vodorovných řádcích - tzv. linie.

5. situační schéma – obsahuje umístění a způsob propojení jednotlivých prvků elektroinstalačních obvodů – např. v domácnosti.

Druhy čar používané v elektrotechnických schématech:

Souvislá tenká – všeobecná elektrická spojení a vedení, elektrické vazby logické i funkční, pomocné elektrické obvody

Souvislá tlustá – elektrické spojení s funkčním významem, hlavní obvody přípojnice, kabelové formy, svazky kabelů a vodičů

Čárkovaná tenká – neelektrická spojení, stínění

Čerchovaná tenká – dělící čára mezi zařízeními, ochranný vodič, ohraničení prvků jednoho přístroje

Kreslení funkčních jednotek:

Funkční jednotky a funkční bloky s kontakty, které mají více poloh, se kreslí v poloze odpovídající stavu bez proudu a bez připojení napájecích napětí.

Mechanické jednotky se kreslí ve výchozí nebo vypnuté poloze.

Elektromagneticky ovládané jednotky se znázorňují v poloze odpovídající stavu bez napětí.

Ochranné vodiče a uzemnění se vyznačují ve schématu k zajištění ochrany proti nebezpečnému dotykovému napětí. Způsob je zakreslením ochranného vodiče nebo značky uzemnění k jednotlivým funkčním jednotkám.

Základní elektrotechnické značky:

Elektrotechnické značky: jsou grafické symboly, které vyznačují elektrické zařízení či vlastnosti.

Dle způsobu zobrazení rozlišujeme:

Značky schématické – vyjadřují tvar, činnost či podstatu zařízení (např. reproduktor, telefonní přístroj …)

Značky blokové – ve tvaru jednoduchých obrazců s vepsanými vlastnostmi

Elektrotechnické značky jsou normalizovány. Budeme je využívat zejména při tvorbě schémat a při zapojování elektrotechnických obvodů. Značky popisuje norma ČSN IEC 617.

Základní elektrotechnické značky pro používání ve schématech: klikni

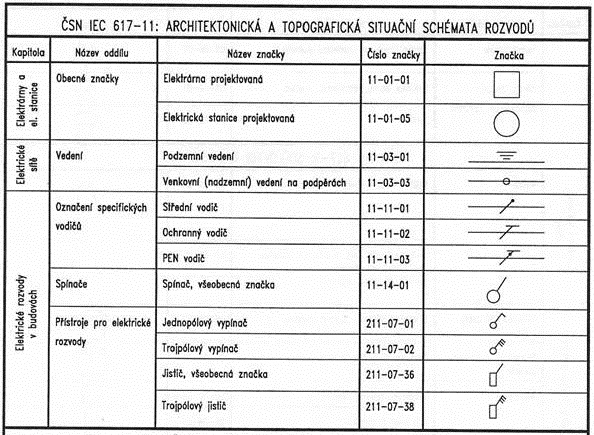

Ukázka z normy ČSN IEC 617:

Tvorba dokumentace:

Elektrotechnické schéma zapojení 1 svítidla ovládaného z jednoho místa:

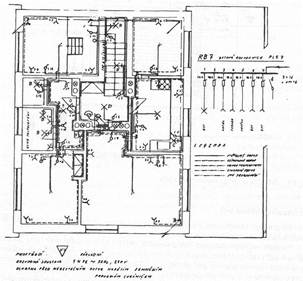

Situační schéma:

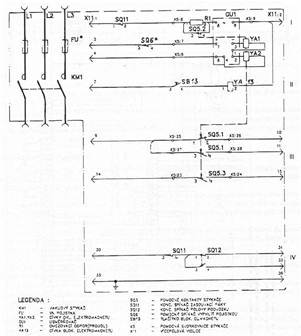

Obvodové schéma:

Vyučující: Ing. Lubomír Nový
